Casi todas las semanas nos llega la misma pregunta: “Necesito un camión grúa de 10 toneladas”. Y casi siempre toca responder con otra pregunta: ¿10 toneladas a qué distancia?
Ese malentendido puede ser el origen de muchas compras equivocadas: equipos que se quedan cortos en determinadas operaciones o, al contrario, grúas de gran capacidad montadas sobre un chasís que no necesita esa configuración.
Por eso escribimos esta guía. No es un catálogo. Es lo que le explicaríamos a un cliente en una reunión: qué es un camión grúa, cómo funciona, qué factores determinan su capacidad y qué debe tener en cuenta antes de elegir la configuración adecuada para su operación.
¿Qué es un camión grúa?
Un camión grúa es un vehículo de carga que incorpora una grúa hidráulica montada sobre su chasís, normalmente detrás de la cabina o en la parte trasera del vehículo.
Esta configuración permite transportar, cargar y descargar materiales con un mismo equipo, reduciendo la necesidad de utilizar un vehículo de transporte y una grúa independiente para determinadas operaciones.
La grúa obtiene la potencia del motor del camión mediante una toma de fuerza (PTO), que acciona una bomba hidráulica. Esta bomba envía aceite a presión hacia los diferentes componentes hidráulicos que permiten levantar, extender y girar el brazo de la grúa.
El principio parece sencillo, pero una instalación adecuada requiere analizar muchos otros elementos: el chasís, el subchasís, los estabilizadores, la distribución de pesos, la toma de fuerza y los sistemas de seguridad.

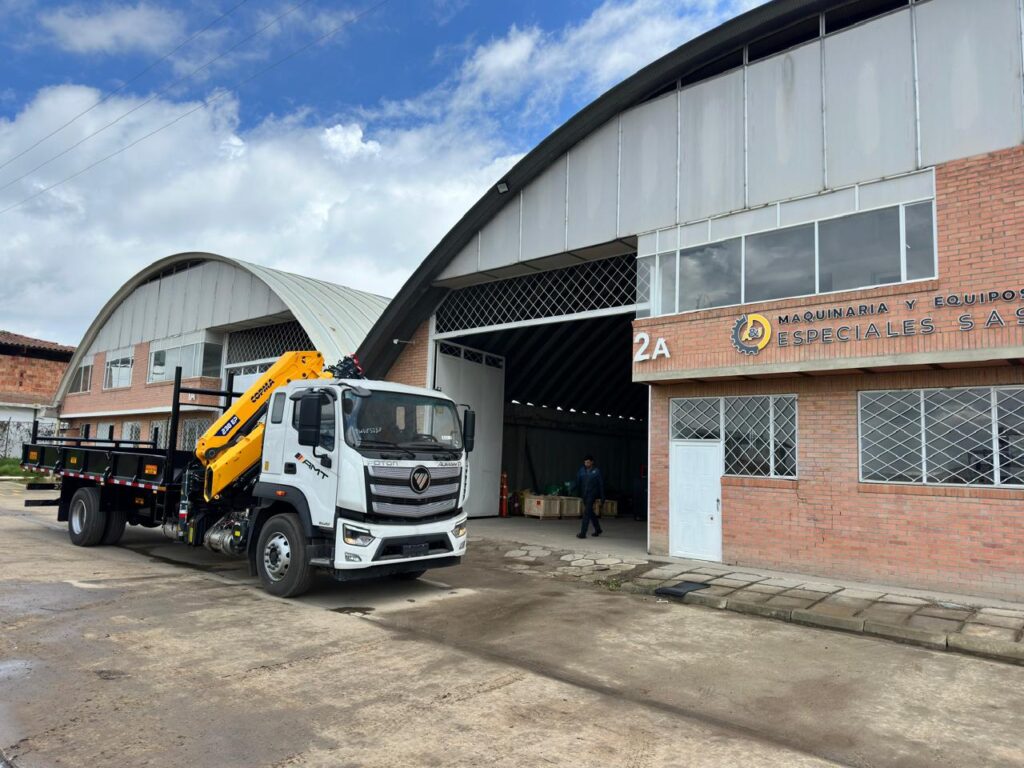

¿Qué es un camión grúa articulado?
En un camión grúa articulado, el brazo está compuesto por varias secciones unidas mediante articulaciones. Esta configuración permite plegar la grúa cuando no está en funcionamiento y aprovechar mejor el espacio disponible sobre la plataforma del vehículo.
Las grúas hidráulicas articuladas son especialmente útiles cuando se necesita combinar transporte y manipulación de cargas, acceder a espacios restringidos o posicionar materiales con precisión.
En Colombia son utilizadas en aplicaciones como construcción, redes eléctricas, logística, infraestructura, mantenimiento y diferentes operaciones industriales.

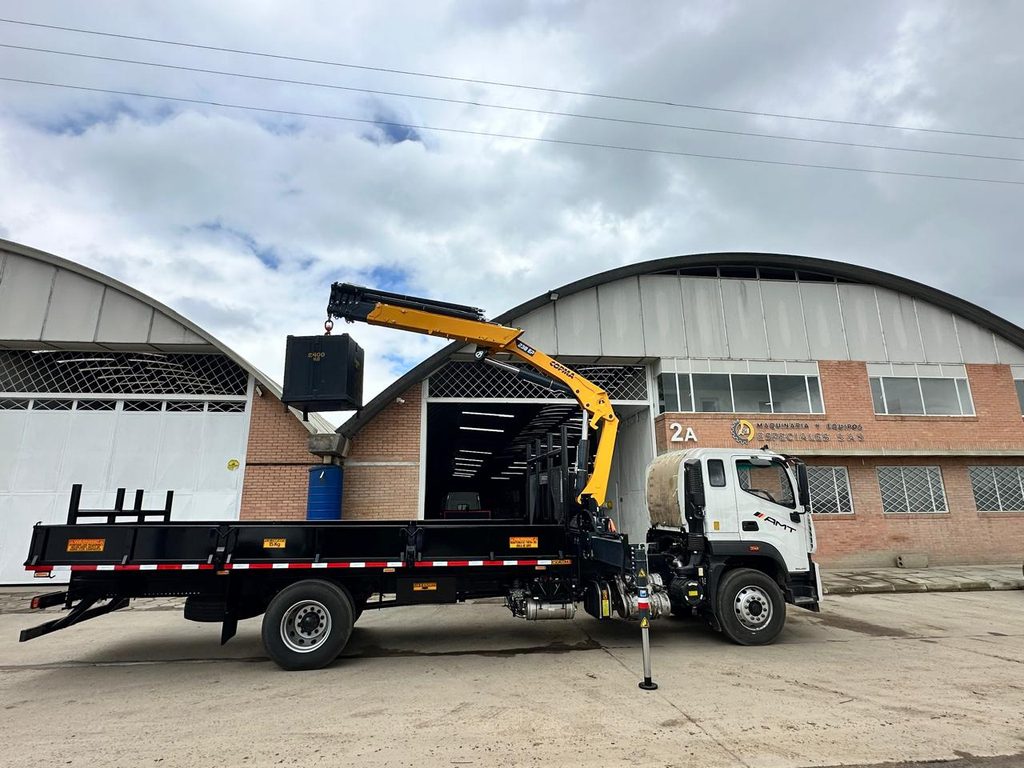

¿Cómo funciona un camión grúa?
El funcionamiento de un camión grúa combina el sistema de potencia del vehículo con un sistema hidráulico diseñado para realizar operaciones de izaje.
De manera general, el proceso comienza con la toma de fuerza instalada en la transmisión del vehículo. Esta transmite potencia a una bomba hidráulica, que genera el flujo y la presión necesarios para accionar los diferentes movimientos de la grúa.
Durante una operación intervienen elementos como:
- Brazo o pluma hidráulica.
- Cilindros hidráulicos.
- Sistema de giro.
- Estabilizadores.
- Toma de fuerza y bomba hidráulica.
- Subchasís o bastidor auxiliar.
- Sistemas de control y seguridad.
La configuración de estos elementos depende del modelo de grúa, del chasís utilizado y de las necesidades específicas de la operación.
¿Cuánta capacidad tiene un camión grúa?
Esta es una de las preguntas más importantes antes de comprar un equipo.
La capacidad de un camión grúa no puede evaluarse únicamente por el número de toneladas que puede levantar. También es fundamental considerar el radio de trabajo, es decir, la distancia horizontal entre el eje de giro de la grúa y la posición de la carga.
En las grúas hidráulicas articuladas, el momento de carga suele expresarse en toneladas-metro (t·m) o kilonewton-metro (kNm).
El concepto permite entender por qué una misma grúa puede levantar una carga determinada a una distancia corta y una carga considerablemente menor cuando aumenta el radio de trabajo.
Por ejemplo, de forma puramente ilustrativa, un momento de 20 t·m puede representarse como:
- 10 toneladas × 2 metros.
- 5 toneladas × 4 metros.
Sin embargo, estos cálculos no representan la capacidad real de una grúa concreta. La capacidad disponible depende de la configuración específica del equipo y debe determinarse siempre mediante la tabla de carga del fabricante.
También pueden influir factores como:
- Número de extensiones desplegadas.
- Posición de la grúa.
- Uso de JIB u otros accesorios.
- Configuración de los estabilizadores.
- Radio de trabajo.
- Altura de la operación.
- Configuración del vehículo.
Por eso, cuando alguien pregunta “¿cuántas toneladas levanta esta grúa?”, la pregunta debe complementarse con otra:
¿A qué distancia necesita levantar y posicionar la carga?
¿Qué significa toneladas-metro en una grúa?
Las toneladas-metro permiten relacionar el peso de una carga con la distancia a la que se encuentra respecto al eje de giro de la grúa.
A medida que aumenta el radio de trabajo, normalmente disminuye la capacidad disponible para levantar la carga.
Por eso, dos grúas que aparentemente tienen un alcance similar pueden ofrecer capacidades diferentes en una determinada posición.
La referencia definitiva debe ser siempre la tabla o diagrama de carga correspondiente al modelo y configuración específicos del fabricante.
Esta información es mucho más útil para seleccionar un camión grúa que fijarse únicamente en el número máximo de toneladas anunciado para el equipo.
Tipos y rangos de capacidad de los camiones grúa
Como referencia general, en el mercado pueden encontrarse diferentes configuraciones de grúas según su capacidad y aplicación.
Grúas pequeñas
Las configuraciones de menor capacidad pueden utilizarse sobre camiones livianos o medianos y son apropiadas para determinadas operaciones de distribución de materiales, mantenimiento y servicios urbanos.
Grúas medianas
Las grúas de capacidad intermedia tienen una amplia variedad de aplicaciones en construcción, redes eléctricas, acueductos, infraestructura y manipulación de materiales.
Grúas de gran capacidad
Las configuraciones de mayor capacidad pueden requerir vehículos de mayor tamaño, como camiones 6×4 o 8×4, dependiendo de las características del montaje y de la carga que se necesite transportar y levantar.
Son utilizadas en aplicaciones como montaje de estructuras, manipulación de equipos industriales, transformadores y operaciones relacionadas con petróleo y gas.
Grúas de alta capacidad
Existen configuraciones especiales de gran capacidad destinadas a proyectos donde las necesidades de izaje superan las posibilidades de equipos convencionales.
Estos rangos son únicamente orientativos. La selección de una grúa debe realizarse de acuerdo con la aplicación, el fabricante, el modelo, el chasís y las condiciones reales de operación.
El chasís importa tanto como la grúa
Este es uno de los errores más importantes que deben evitarse al configurar un camión grúa:
comprar una buena grúa y montarla sobre un camión que no tiene las características adecuadas para soportarla.
Una instalación correcta requiere analizar el conjunto completo y no solamente la capacidad de la grúa.
Peso bruto vehicular y carga por eje
La grúa, el subchasís, los estabilizadores y los demás componentes del montaje agregan peso al vehículo.
Por eso es necesario verificar que la configuración final respete las capacidades correspondientes del chasís y que la distribución de pesos sea adecuada.
Subchasís o bastidor auxiliar
El subchasís distribuye los esfuerzos generados por la grúa sobre el chasís del vehículo.
Un diseño o instalación inadecuados pueden generar esfuerzos excesivos sobre la estructura del camión y provocar daños en el bastidor.
Estabilizadores
Los estabilizadores ayudan a proporcionar estabilidad durante la operación de izaje.
Dependiendo de la capacidad y configuración de la grúa, pueden requerirse estabilizadores adicionales o diferentes soluciones de apoyo.
Toma de fuerza
La toma de fuerza debe ser compatible con la transmisión del vehículo y con los requerimientos del sistema hidráulico de la grúa.
Por eso, cuando se plantea el montaje de una grúa sobre un camión Foton, Sinotruk, International, Mercedes-Benz, Volvo u otra marca, es necesario analizar las características específicas de ese chasís.
No existe una única configuración que funcione para todos los vehículos.
¿En qué sectores se utiliza un camión grúa?
Los camiones grúa pueden utilizarse en prácticamente cualquier operación donde sea necesario combinar el transporte de una carga con su posterior manipulación o descarga.
Entre sus principales aplicaciones se encuentran:
Camiones grúa para energía y redes eléctricas
Se utilizan para operaciones relacionadas con postes, transformadores, crucetas y diferentes equipos de infraestructura eléctrica.
Dependiendo de la aplicación, una grúa articulada puede complementarse con accesorios específicos para realizar determinados trabajos.
Camiones grúa para construcción e infraestructura
Son utilizados para descargar prefabricados, bordillos, formaletas, acero de refuerzo, bloques y otros materiales.
También pueden utilizarse para montaje de estructuras livianas y operaciones en vías, túneles y espacios donde las condiciones de acceso limitan la utilización de otros equipos.
Camiones grúa para petróleo y gas
En operaciones de petróleo y gas pueden utilizarse para movilizar equipos de bombeo, tubería, accesorios y diferentes cargas relacionadas con las operaciones de campo.
En estos casos, la selección del vehículo y la configuración de la grúa debe considerar las condiciones del terreno y los requerimientos específicos de la operación.
Camiones grúa para minería
En minería pueden utilizarse para mantenimiento de equipos, manipulación de componentes y apoyo logístico en frentes de trabajo donde el acceso puede ser complejo.
Camiones grúa para telecomunicaciones
Pueden emplearse para instalar gabinetes, antenas, estructuras y otros componentes relacionados con infraestructura de telecomunicaciones.
Camiones grúa para logística y distribución de materiales
Una de sus principales ventajas aparece cuando el proveedor necesita transportar el material y descargarlo directamente en el lugar donde será utilizado.
Esto puede ser especialmente útil para distribuidores de materiales de construcción, ferreterías, proveedores de insumos y diferentes operaciones de logística.
Camiones grúa para el sector agroindustrial
En determinadas operaciones agroindustriales pueden utilizarse para manipular maquinaria, tanques, estibas y otras cargas en lugares donde no existe infraestructura permanente de izaje.
Camiones grúa para acueducto, alcantarillado y servicios públicos
Pueden utilizarse para instalación y mantenimiento de tuberías, válvulas, bombas, tapas de pozos y otros componentes de infraestructura.
Una de las ventajas más importantes en estas operaciones es que un mismo vehículo puede encargarse tanto del transporte como de la manipulación de determinados elementos.
¿Cuáles son las ventajas de un camión grúa?
Más allá de las características técnicas, lo importante es entender qué puede aportar el equipo a una operación.
Un solo equipo para transportar y descargar
En determinadas operaciones, un camión grúa puede reducir la necesidad de coordinar un vehículo de transporte y una grúa independiente.
Esto puede simplificar la logística y reducir tiempos de espera asociados a la coordinación de diferentes equipos.
Montaje y operación rápida
Una vez ubicado correctamente el vehículo, el operador puede desplegar los estabilizadores y preparar la grúa para realizar la maniobra.
La rapidez dependerá del equipo, de la operación y de las condiciones del lugar de trabajo.
Acceso a lugares difíciles
Una grúa hidráulica articulada puede ofrecer una gran flexibilidad para posicionar cargas alrededor de determinados obstáculos.
Dependiendo de la configuración, puede permitir colocar materiales por encima de muros, estructuras o determinados obstáculos que dificultarían una operación convencional.
Mayor aprovechamiento del vehículo
Cuando no está realizando una operación de izaje, el camión continúa siendo un vehículo de transporte.
Esta combinación puede resultar especialmente interesante para operaciones que requieren mover materiales y descargarlos directamente en el punto de trabajo.
Control remoto
Algunas configuraciones incorporan sistemas de control remoto que permiten al operador ubicarse en una posición con mejor visibilidad de la carga y de la maniobra.
Esto puede mejorar el control y la precisión de determinadas operaciones, siempre que el sistema sea utilizado de acuerdo con las especificaciones del fabricante y los procedimientos de seguridad correspondientes.
Seguridad: lo que no se negocia
Un camión grúa es un equipo de izaje y debe operarse como tal.
La seguridad de una maniobra depende del equipo, su configuración, el operador, el estado del terreno, los accesorios utilizados y las condiciones del entorno.
Algunos aspectos fundamentales son:
Limitador de momento de carga
Los sistemas de control y limitación de momento ayudan a evitar determinadas operaciones que podrían llevar la grúa fuera de las condiciones permitidas por su configuración.
Operador capacitado
El equipo debe ser operado por personal capacitado y con entrenamiento adecuado para el tipo de grúa y las operaciones que realizará.
Inspección y mantenimiento
La grúa debe mantenerse e inspeccionarse de acuerdo con las especificaciones del fabricante y los requisitos de seguridad aplicables a la operación.
Condiciones del terreno
Antes de desplegar los estabilizadores es necesario revisar las condiciones del terreno.
Un suelo blando, un relleno reciente, una tapa de alcantarilla u otra superficie que no soporte adecuadamente las cargas puede comprometer la estabilidad de la operación.
Por eso deben utilizarse los elementos de apoyo correspondientes y verificarse las condiciones del lugar antes de iniciar el izaje.
Accesorios de izaje
Eslingas, grilletes, ganchos y otros accesorios deben ser adecuados para la carga, encontrarse en buenas condiciones y utilizarse dentro de sus capacidades de trabajo.
Trabajo cerca de líneas eléctricas
Las operaciones próximas a redes eléctricas requieren una planificación específica y controles de seguridad adecuados.
Antes de comenzar una maniobra es necesario identificar las líneas existentes y evaluar las distancias y condiciones de trabajo.
La capacidad de una grúa nunca debe analizarse de manera independiente de las condiciones reales de la operación.
¿Cómo elegir el camión grúa adecuado?
Antes de solicitar una cotización, conviene tener claras algunas variables fundamentales.
1. ¿Qué peso necesita levantar?
Identifique la carga máxima que deberá manipular y, especialmente, el peso de las cargas que se mueven con mayor frecuencia.
2. ¿A qué distancia debe colocar la carga?
No basta con conocer el peso.
Es necesario determinar el radio de trabajo: ¿la carga se descargará junto al camión, al otro lado de una vía, detrás de un muro o a varios metros del vehículo?
3. ¿Qué altura necesita alcanzar?
Determine si el trabajo requiere solamente alcance horizontal o si también existe una necesidad importante de altura.
4. ¿Dónde trabajará el equipo?
Las condiciones de una operación urbana pueden ser muy diferentes a las de una vía, una finca, una locación petrolera o un frente de minería.
El terreno, el espacio disponible y las condiciones de acceso influyen en la selección del vehículo y de la grúa.
5. ¿Ya tiene el chasís?
Si ya cuenta con un camión, es necesario estudiar sus características antes de seleccionar la grúa.
Si todavía no tiene vehículo, puede analizarse el conjunto completo para buscar una configuración equilibrada entre capacidad, peso, dimensiones y aplicación.
6. ¿Qué accesorios necesita?
Dependiendo de la operación, pueden requerirse accesorios como:
- JIB.
- Cabrestante o winche.
- Canasta.
- Pinza.
- Diferentes elementos de izaje y manipulación.
No todos los trabajos necesitan los mismos accesorios. La configuración debe responder a la operación real.
7. ¿Qué requisitos exige su cliente?
Algunos proyectos pueden establecer requisitos específicos relacionados con inspecciones, certificaciones, documentación, capacitación o características del equipo.
Estos requisitos deben conocerse antes de seleccionar la configuración definitiva.
Con esta información, un asesor técnico puede comparar diferentes alternativas y determinar qué combinación de grúa, chasís y accesorios tiene sentido para la operación.
¿Camión grúa o grúa móvil?
Aunque pueden cumplir funciones relacionadas con el izaje, no son exactamente el mismo tipo de equipo.
Un camión grúa combina un vehículo de transporte con una grúa hidráulica. Esto permite transportar determinados materiales y realizar posteriormente su descarga o manipulación.
Una grúa móvil, por su parte, es un equipo dedicado principalmente a operaciones de izaje y está diseñada alrededor de esa función.
La elección depende del tipo de trabajo, las cargas, los radios, la frecuencia de uso, las condiciones de acceso y las necesidades de transporte.
¿Se puede instalar una grúa en un camión que ya tengo?
Sí, en determinados casos es posible instalar una grúa sobre un chasís existente, siempre que el vehículo tenga las características necesarias para soportar la configuración seleccionada.
Antes del montaje deben analizarse, entre otros factores:
- Capacidad por eje.
- Peso disponible.
- Dimensiones del chasís.
- Distancia entre ejes.
- Compatibilidad de la transmisión y toma de fuerza.
- Espacio disponible para el montaje.
- Distribución de pesos.
- Características del subchasís.
- Capacidad de la grúa.
Por eso, antes de comprar la grúa es recomendable realizar un estudio técnico de montaje.
¿Se puede instalar un JIB en un camión grúa?
En determinadas configuraciones sí es posible incorporar un JIB, siempre que la grúa y el montaje sean compatibles con este accesorio.
Sin embargo, el JIB no debe considerarse simplemente como una forma de “tener más alcance”.
Al incorporar un JIB cambia la configuración de trabajo de la grúa y puede cambiar también la capacidad disponible en determinados radios.
Por eso, si una operación requiere trabajar sobre obstáculos, alcanzar puntos alejados o posicionar cargas con mayor precisión, es necesario revisar las tablas de carga correspondientes a la configuración con JIB.
Si quieres conocer más sobre JIB consulta aquí: JIB en grúas hidráulicas articuladas: guía | AYJ
¿Cuánto dura una grúa articulada?
La vida útil de una grúa depende de factores como la calidad del equipo, las condiciones de trabajo, el mantenimiento, la frecuencia de utilización y el cumplimiento de las capacidades establecidas por el fabricante.
Los componentes hidráulicos y mecánicos están sujetos al desgaste normal de la operación.
Entre los elementos que pueden requerir mantenimiento o reemplazo con el tiempo se encuentran:
- Mangueras.
- Sellos de cilindros.
- Bujes.
- Pasadores.
- Filtros.
- Aceite hidráulico.
Un mantenimiento preventivo adecuado y una operación dentro de los parámetros establecidos ayudan a conservar el equipo en buenas condiciones durante su vida útil.
¿Qué mantenimiento necesita un camión grúa?
El mantenimiento debe realizarse siguiendo las recomendaciones del fabricante y las condiciones reales de utilización.
Entre las tareas habituales pueden encontrarse:
- Engrase periódico de las articulaciones.
- Revisión del nivel y estado del aceite hidráulico.
- Cambio de filtros.
- Inspección de mangueras y conexiones.
- Revisión de cilindros y componentes hidráulicos.Inspección de pasadores y bujes.Verificación de los sistemas de seguridad.Revisión general del montaje y torqueo de los componentes correspondientes.
Un programa de mantenimiento preventivo permite detectar desgaste y posibles problemas antes de que afecten la disponibilidad del equipo.
Preguntas frecuentes sobre camiones grúa
¿Qué es un camión grúa?
Es un vehículo de carga que incorpora una grúa hidráulica para permitir determinadas operaciones de carga, transporte y descarga con un mismo equipo.
¿Qué diferencia hay entre un camión grúa y una grúa articulada?
Un camión grúa es el conjunto formado por el vehículo y la grúa. La grúa articulada hace referencia al tipo de grúa cuyo brazo está formado por secciones articuladas.
Por eso es habitual hablar de camión grúa con grúa hidráulica articulada.
¿Qué capacidad de camión grúa necesito?
Depende del peso de la carga, el radio de trabajo, la altura requerida, la configuración de la grúa, el chasís y las condiciones de operación.
No es suficiente seleccionar el equipo únicamente por la cantidad máxima de toneladas que puede levantar.
¿Qué significa t·m en una grúa?
t·m significa toneladas-metro y representa una forma de expresar el momento de carga, relacionando el peso con la distancia respecto al eje de giro.
La capacidad real debe consultarse siempre en la tabla de carga específica del fabricante.
¿Puedo usar cualquier camión para montar una grúa?
No. El chasís debe cumplir las condiciones necesarias de peso, dimensiones, capacidad por eje, distribución de cargas y compatibilidad con el sistema de accionamiento de la grúa.
¿Un camión grúa puede transportar y levantar una carga?
Sí. Precisamente una de sus principales ventajas es combinar las funciones de transporte y manipulación de carga en un mismo vehículo, dentro de las capacidades y condiciones permitidas para cada operación.
¿Cuándo necesito un JIB?
Un JIB puede ser interesante cuando la operación requiere mayor alcance, superar determinados obstáculos o posicionar una carga en lugares que no son fácilmente accesibles con la configuración convencional.
La decisión debe tomarse revisando la aplicación y las tablas de carga correspondientes.
¿Necesita elegir un camión grúa para su operación?
La elección de un camión grúa no debería comenzar por preguntar únicamente cuántas toneladas levanta.
Primero es necesario entender qué carga necesita mover, a qué distancia, a qué altura, en qué terreno y con qué frecuencia realizará la operación.
A partir de esa información es posible determinar la capacidad de la grúa, el tipo de chasís, la configuración de estabilizadores y los accesorios que realmente necesita.
En A&J Equipos Especiales asesoramos a nuestros clientes en la selección, montaje y configuración de grúas articuladas y equipos de elevación sobre camión para diferentes aplicaciones.
Si está evaluando un proyecto, cuéntenos qué necesita levantar, a qué distancia y dónde se realizará la operación. Podemos ayudarle a analizar técnicamente las alternativas antes de definir la configuración y avanzar con la compra.
La pregunta no debería ser solamente cuántas toneladas levanta una grúa.
La pregunta correcta es: qué trabajo necesita que haga.
